Lateral View

•
85% of C-spine injuries detected

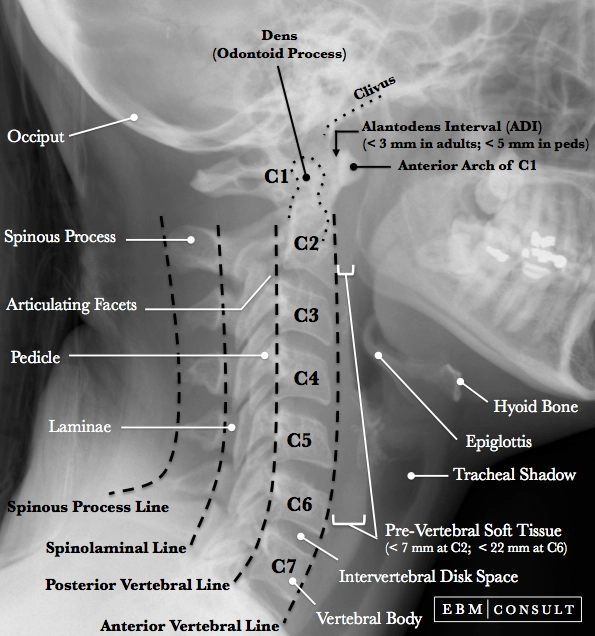

A. Radiological anatomy

B. ABC's approach

B1. Adequacy

•
Skull base부터 전체 C spine과 C7-T1 interface가 모두 보이는지 확인
◦
잘 안보이면 CT나 Swimmer's view 촬영
•
Rotation 되어 있지 않아야 함.
◦
Articular mass가 다이아몬드 모양으로 보여야 함.

B2. Alignment

: 3.5 mm 이상 subluxation은 언제나 비정상이다.
•
ALL (Anterior laminar line, Ant. Vertebral line)
•
PLL (Posterior laminar line, Post. Vertebral line)
•
SLL (spinolaminar line) : C2 이외 부위에서는 smooth한 곡선. C2에서는 2mm 정도 후방 이탈 가능
•
PCL (posterior cervical line) : C1,C2,C3 의 spinolaminar junction 을 이은 선은 1~2mm 오차내로
•
Spinous process line (posterior spinous process line) --> 어긋나면 facet joint dislocation을 의심

B3. Bones

•
cortex의 margin을 잘 봐야 한다.
•
Ant & Post. arch of C1
•
Body of C2
•
Post. cortex of dens (C2 body와 정렬)
•
Ring of C2
•
C3-C7 vertebral body : 뼈 경계를 trace : 앞 뒤 높이차 2mm 초과는 골절의미 : 25%이상 높이차는 = unstable
•
Posterior body elements Pedicles Articular masses Laminae Spinous process

B4. Cartilage

(1) Disc space (C2/C3~C7/T1)

•
end plate가 평행한지
•
intervertebral disc 높이가 일정한지 : joint space < 2mm
Widening -> Compression fracture or ligamentous injury
Narrowing -> Disc rupture
•
Angle between vertebral bodies : < 11 degree

(2) Facet joints

•
articular surface가 평행한지
•
joint space가 일정한지
•
Articular surfaces는 평행하며 joint space 크기는 일정해야

B5. Connective Tissue

•
Laminae or Spinous process 들 간의 fanning 여부 확인 : spinous process의 골절 또는 post. longitudinal ligament 손상 의심
•
C1 posterior arch와 C2 spinous process 사이 거리 < 18 mm
•
C2 이하에서는 이 간격의 차이가 2mm 이상되면 안 됨

B6. Soft tissues

(1) Pre-dental space (anterior atlantodental interval)

•
성인에서 3mm 이하, 소아에서 5mm 이하

(2) Prevertebral space

•
contuor 따라 감. 갑자기 튀어나온 곳 확인
•
절대적인 거리가 기준에 부합하지 못하더라도 contour가 swelling되어 있으면 trauma injury를 의심
•
C1~C3 는 5 mm 미만, C3 에서 5 mm 이상이면 정밀 검사 필요
•
C4~C7 는 성인에서 20 mm를 초과하지 않음
•
6 mm at C2, Above C4 ≤ 1/3rd vertebral body width
•
22 mm at C6, Below C4 ≤ 100% vertebral body width

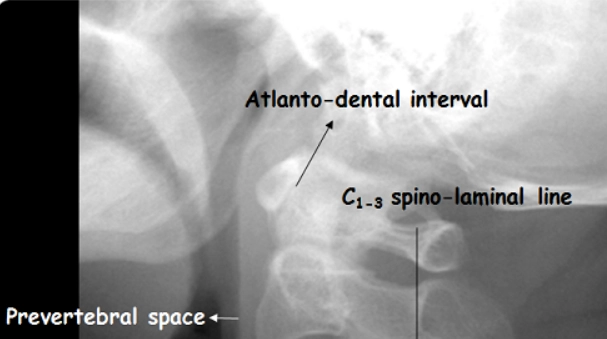

(3) Atlanto-dental interval (ADI)

•
성인 : 3 mm 이내, 소아 : 5 mm 이내 - 넓어지면 Atlas ternsverse ligament injury 의미 - atlantoaxial subluxation or Jefferson Fx.)

(4) BDI, BAI

•
Basion Dental Interval (BDI) - 13세 초과 연령에서 12 mm 이내가 정상
•
Basion Axial Interval (BAI) - 모든 연령에서 12 mm 이내가 정상

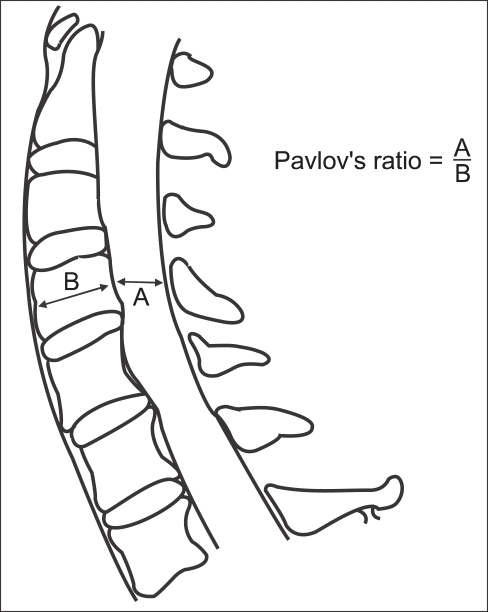

B7. Pavlov ratio

•
0.8미만 : congenital spinal stenosis를 시사

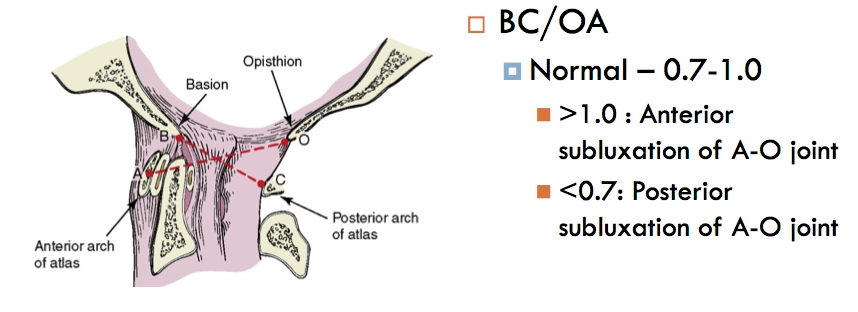

B8. Power’s ratio

•
정상 : 0.7~1.0
